24 या 36 केवी पाउंड के लिए हीटिंग सिस्टम के साथ एपीजी क्लैंपिंग मशीन

उत्पत्ति के प्लेस	चीन
ब्रांड नाम	JT-RESIN
प्रमाणन	SGS，CE,UL
मॉडल संख्या	888

उत्पाद का विवरण

आवेदन:

एपॉक्सी राल उत्पादन

इन्सुलेट माध्यम:

एपॉक्सी रेजि़न

चुंबकीय सर्किट संरचना:

संयुक्त प्रकार

क्लैंप प्लेट का आकार:

1000x1000 मिमी

न्यूनतम अधिकतम क्लैंप प्लेट स्ट्रोक:

250X1650 मिमी

गर्म शक्ति:

36kw

विनिर्देश:

900*900*900

बिक्री के बाद की सेवा प्रदान की:

विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स

शक्ति का स्रोत:

विद्युत

नियंत्रण प्रणाली:

पीएलसी

आवृत्ति:

50हर्ट्ज/60हर्ट्ज

प्रकार:

औद्योगिक उपकरण

वोल्टेज:

220V/380V

वारंटी:

1 वर्ष

सामग्री:

एपॉक्सी रेजि़न

स्थिति:

इस्तेमाल किया गया

प्रमुखता देना:

एलबीएस एपीजी क्लैंपिंग मशीन

हीटिंग सिस्टम एपीजी क्लैंपिंग मशीन

36 केवी एपीजी क्लैंपिंग मशीन

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

1 टुकड़ा

मूल्य

consult

पैकेजिंग विवरण

लकड़ी का

प्रसव के समय

5 दिन

भुगतान शर्तें

टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी

आपूर्ति की क्षमता

100PCS/माह

उत्पाद का वर्णन

एपीजी मशीन
1क्लैंपिंग प्लेट का आकारः 1250*800 मिमी
2मुख्य क्लैंपिंग बलः 400KN
3अधिकतम खोलने का स्ट्रोकः 1200 मिमी
4शीर्ष सिलेंडर बलः 30KN
5नीचे का बलः 30KN
6हीटिंग पावरः 24 किलोवाट
8. नियंत्रण पक्ष के लिए टच स्क्रीन के साथ
इंजेक्शन
7सकल वजनः 8000 किलो
8.मशीन की झुकावः हाइड्रोलिक एक्स अक्ष पर 5°उत्पाद का वर्णन

उत्पाद का वर्णन

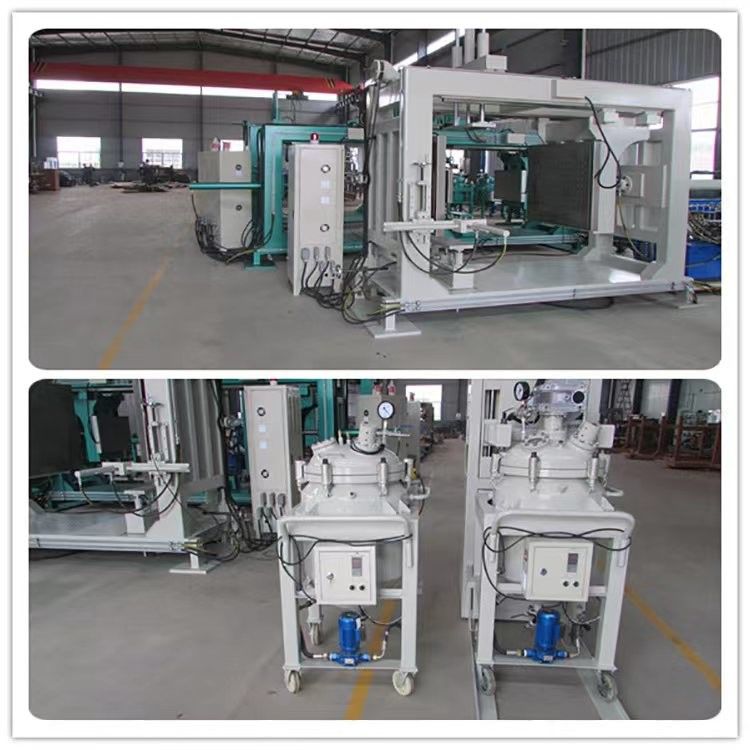

इंजेक्शन ट्रॉली और एपीजी मशीन के साथ मिश्रण 24 या 36 केवी पाउंड के लिए हीटिंग सिस्टम के साथ एपीजी क्लैंपिंग मशीन 0

24 या 36 केवी पाउंड के लिए हीटिंग सिस्टम के साथ एपीजी क्लैंपिंग मशीन 1

24 केवी एलबीएस मोल्ड।

एपीजी क्लैंपिंग मशीन प्रक्रिया प्रवाह

इपॉक्सी राल वैक्यूम तैयारी प्रणाली तकनीकी प्रस्ताव
I. सामान्य प्रावधान
1विनिर्देश में उपकरण के डिजाइन, संरचना, संयोजन, परीक्षण और संचालन की तकनीकी आवश्यकताओं को प्रस्तुत किया गया है।
2इस तकनीकी विनिर्देश के लिए निर्धारित विनिर्देश न्यूनतम तकनीकी आवश्यकताएं हैं, सभी तकनीकी विवरणों को निर्दिष्ट नहीं किया गया है,और प्रासंगिक मानकों और विनिर्देशों के प्रावधानों को पूरी तरह से उद्धृत नहीं किया गया है, आपूर्तिकर्ता यह सुनिश्चित करेगा कि प्रदान किए गए उत्पाद और सेवाएं इस समझौते और प्रासंगिक राष्ट्रीय और उद्योग मानकों के अनुरूप हैं, और कार्यात्मक हैं और अच्छा प्रदर्शन करते हैं।यह सुरक्षा और पर्यावरण संरक्षण पर राष्ट्रीय अनिवार्य मानकों और मानदंडों की आवश्यकताओं को पूरा करना चाहिए.
3. परियोजना टर्नकी परियोजना है, आपूर्तिकर्ता उपकरण निर्माण, परिवहन, स्थापना, कमीशनिंग, प्रशिक्षण और सेवा के लिए जिम्मेदार है।
4. आपूर्तिकर्ता द्वारा प्रदान किए गए उपकरण बौद्धिक संपदा अधिकारों का उल्लंघन करते हैं, क्षतिपूर्ति दायित्व आपूर्तिकर्ता द्वारा वहन किया जाता है और खरीदार के हितों को नुकसान नहीं पहुंचा सकता है।
5अनुबंध के प्रभावी होने के बाद, आपूर्तिकर्ता खरीदार को एक उत्पादन कार्यक्रम प्रदान करेगा जो अनुबंध वितरण तिथि की आवश्यकताओं को पूरा करता है।
6. आपूर्तिकर्ता द्वारा उपलब्ध कराए गए उपकरण की लेआउट योजना, बुनियादी स्थिति आरेख, विद्युत आरेख, मुख्य घटकों की संरचना आरेख आदि,खरीदार को उत्पादन में डालने से पहले इसकी पुष्टि करनी होगीआपूर्तिकर्ता उन समस्याओं को बिना शर्त बदल देगा जो इस तकनीकी विनिर्देश की आवश्यकताओं को पूरा नहीं करते हैं।
7. उपकरण विनिर्देश में कार्य सिद्धांत, संरचना, स्थापना निर्देश, संचालन विधियां और सावधानी, सामान्य दोष और हैंडलिंग विधियां शामिल होनी चाहिए,आपूर्तिकर्ताओं और पूरे उपकरण और सभी महत्वपूर्ण प्रणालियों के मॉडल विनिर्देशों.
8. आपूर्तिकर्ता डालने के उपकरण के लिए लागू, परिपक्व और सिद्ध प्रौद्योगिकी प्रदान करने के लिए प्रतिबद्ध है।

II. उपकरण का अनुप्रयोग क्षेत्र
इस योजना में वैक्यूम डालना उपकरण विभिन्न epoxy राल विद्युत उत्पादों के epoxy राल coils डालने के लिए उपयुक्त हैः ट्रांसफार्मर, सूखी ट्रांसफार्मर, चाप दमन कॉइल, रिएक्टर,ग्राउंडिंग ट्रांसफार्मर आदि (फिलर जोड़ने और फिलर राल प्रणाली नहीं जोड़ने दोनों लागू होते हैं).

उपकरण उत्पादन का सरल विवरण
1उत्पाद प्रकारः विभिन्न ट्रांसफार्मर, सूखे ट्रांसफार्मर, आर्क सस्पेंशन कॉइल, ग्राउंडिंग ट्रांसफार्मर, कोर रिएक्टर और अन्य विद्युत उत्पाद।
2दैनिक निरंतर उत्पादन के लिए उपयुक्त है।
3उपकरण के उपयोग की शर्तें

1. उपकरण संचालन स्थानः घर के अंदर।
2. उपकरण हीटिंग मोडः पावर इलेक्ट्रिक हीटिंग।
3. बिजली की आपूर्तिः वोल्टेज:380 वी,50 हर्ट्ज, शक्ति≤55किलोवाट
4. संपीड़ित हवाः प्रवाह:3/मिनट, दबाव 0.8 एमपीए.
5. पर्यावरणीय परिस्थितियाँः पर्यावरणीय तापमान-15oC~+40oC, सापेक्ष आर्द्रता ≤95.

4. विद्युत घटकों ने श्नाइडर ब्रांड का चयन किया।

IV. उपकरण के मुख्य घटक:

पूर्व मिश्रित राल मिश्रण डीगैसिंग प्रणाली (300 L) - 1 सेट
पूर्वमिश्रित सफ़ाई एजेंट मिश्रण डीगैसिंग प्रणाली (300 L) - 1 सेट
एक राल सख्त एजेंट डीगैसिंग सिस्टम (300 L) -1 सेट
सामग्री निर्वहन पाइपलाइन--4 सेट।
मिश्रण टैंक और सामग्री पाइप हीटिंग सिस्टम ----2 सेट प्रत्येक
संपीड़ित वायु प्रणाली - -1 सेट
इलेक्ट्रॉनिक वजन प्रणाली और खिला प्रणाली- 2 सेट।
बैग अनपैक करने की खाई 1 सेट
पैकिंग सुखाने के टैंक- 1 सेट

वैक्यूम फीडर-- 1 सेट
नियंत्रण और माप प्रणाली- 1 सेट
उपकरण इस्पात संचालन मंच - 2 सेट

- तकनीकी मापदंड और उपकरण का वर्णन

मिश्रण टैंक का आकारः 300 लीटर
वैक्यूम सिस्टम मुख्य पंप पंपिंग गति 300 pa L/S से अधिक ((उपयोगकर्ता)
मिक्सिंग टैंक का ऑपरेटिंग तापमान 60~75oC (स्थिर)
यह उपकरण स्वचालित गतिशील मिक्सर मिक्सिंग सामग्री को अपनाता है।

5. इस उपकरण में कंप्यूटर प्रोग्राम नियंत्रण और मैनुअल नियंत्रण मोड है। सामग्री टैंक, मोल्ड तापमान, वैक्यूम का स्वचालित रिकॉर्डिंग, सामग्री की मात्रा पूर्व निर्धारित की जा सकती है स्वचालित नियंत्रण है।
7. प्रत्येक मिश्रण टैंक में विद्युत ताप, हीट ट्रांसफर माध्यम के रूप में हीट कंडक्शन ऑयल, स्वचालित तापमान नियंत्रण को अपनाया जाता है। मिश्रण टैंक को पतली स्टील प्लेट से बख्तरबंद किया जाता है और सतह पर छिड़का जाता है।राल और सख्त करने वाला एजेंट पूर्व मिश्रित टैंक के इनलेट से सीधे सांस लिया जाता है.
8वैक्यूम डीगैसिंग टैंक में फिल्म डीगैसिंग डिवाइस और एंकर रगड़ने वाला डिवाइस है।

. प्रणालियों की तकनीकी शर्तें

300 लीटर राल मिश्रण डीगैसिंग प्रणाली:1 सेट (अनुक्रमे राल + भराव मिश्रण के लिए)
1. मुख्य तकनीकी मापदंड

आंतरिक प्रभावी आयतनः 300 लीटर
सीमा वैक्यूमः <50 Pa ((कोई भार नहीं, सामान्य तापमान)
कामकाजी वैक्यूमः 50~200 Pa (स्थिर)
नो लोड रिसाव दरः <100 Pa.L.एस
संचालन तापमानः कमरे का तापमान ~100oC±2oC ((स्वचालित समायोज्य, स्वचालित स्थिर तापमान, अतितापमान अलार्म)
टैंक की बाहरी सतह का तापमानः +25oC परिवेश तापमान
वैक्यूम को नियंत्रित परिस्थितियों में समायोजित किया जा सकता है, जैसे कि 50 Pa-200Pa

1. इपॉक्सी राल और वैक्यूम डीगैसिंग मिश्रण के लिए,
2. संरचनात्मक विशेषताएं और वर्णन
टैंक ऊर्ध्वाधर संरचना है और टैंक की आंतरिक दीवार 304 स्टेनलेस स्टील है।
फिल्म डीगैसिंग डिवाइस, रिड्यूसर ड्राइव (फ्रिक्वेन्सी कन्वर्टर कंट्रोल के साथ)
मिश्रण: लंगर प्रकार मिश्रण उपकरण, सामग्री स्टेनलेस स्टील, आवृत्ति रूपांतरण reducer ड्राइव है।
टैंक के ढक्कन में फ़ीडिंग पोर्ट, राल सख्त करने वाले एजेंट सक्शन पोर्ट, वैक्यूम पोर्ट, अवलोकन पोर्ट और तापमान मापने के लिए पोर्ट है।
प्रकाश के साथ अवलोकन खिड़कीः1.
टैंक हीटिंगः टैंक इंटरलेयर हीट कंडक्शन ऑयल, दो स्वतंत्र हीटिंग सेंटर स्थापित, गर्म करने में आसान।
तापमान नियंत्रणः१ तापमान सेंसर और तापमान नियंत्रण उपकरण का उपयोग टैंक तापमान को नियंत्रित करने के लिए किया जाता है, तापमान नियंत्रण सीमा 40~120oC±5oC.
टैंक में तापमान प्रदर्शनः 1 तापमान सेंसर और तापमान प्रदर्शन उपकरण टैंक तापमान प्रदर्शित करने के लिए प्रयोग किया जाता है, तापमान प्रदर्शन रेंज 0 ~ 200oC.
